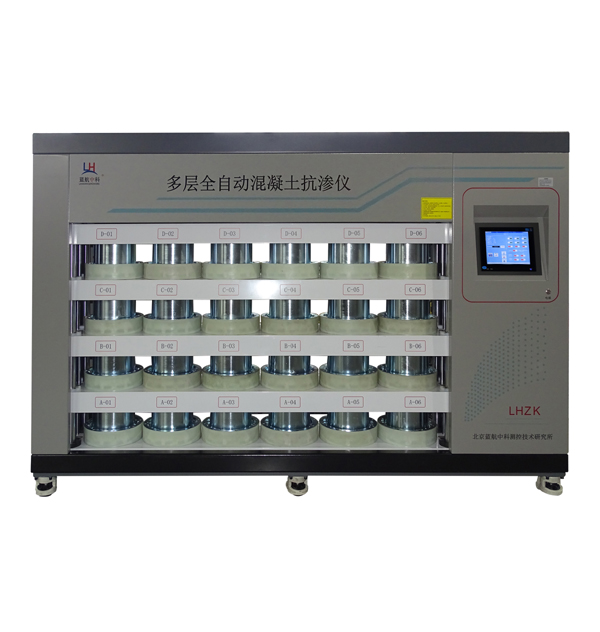

Otomatik Sızdırmazlık Beton Uyumsuzluk Test Cihazı
I. Ürün Giriş
Bu enstrüman otomatik sızdırmazlık beton geçirimsizliği test cihazı saf ithal yongaları, Win7 işletim sistemi benimser ve entegre bir devre yüksek hassasiyetli kontrol sistemi olan bir bilgisayara odaklanır. Yazılım ve donanım, çoklu etkileşim önleme önlemlerini benimser ve yerinde çalışma parametreleri gerçek zamanlı olarak saklanır. Yüksek kontrol doğruluğu, elektrik kesintisi üzerine veri kaybı ve yüksek güvenilirlik içerir. Sistemleme, zeka, otomasyon ve ekipmanın insanizasyonu özelliklerini fark eder ve piyasada benzer ürünleri kapsamlı bir şekilde yönlendirir. GB/T50081-2008 (uzun vadeli performans ve sıradan betonun dayanıklılığı test yöntemleri için standart), JG/T249-2009, T0528-94 ve GBJ81-85 gibi standartların gereksinimlerine uygundur.
İi. Ürün özellikleri
Altı örnek grubu her seferinde aynı anda çalışır (seviyeler ana makineye dayanır), tamamen birbirinden bağımsızdır. Her seviyeye karşılık gelen altı bağımsız su pompası vardır.
2. Makine gövdesi, bağlantılı dönen bir şanzımanla arkaya monte edilmiş bir tasarımı benimser. Kalıpın her iki tarafında, örnekler arasında geniş bir alan sağlayan ve örneklerin takılmasını ve çıkarılmasını daha uygun hale getiren test için herhangi bir sütun yoktur. Hem büyük hem de küçük laboratuvar ortamlarındaki müşteriler için uygundur.
3. Kalıp testi, en son kesintisiz çelik boru kaynak teknolojisini benimser. Görünüş, sadece estetik açıdan hoş değil, aynı zamanda korozyona dirençli olan ısıl işlem ve galvanizasyon geçirdi. Nem nedeniyle makinenin kendisine zarar vermez, daha güvenli ve daha dayanıklı hale getirir.
4. Hava yastıkları, kalıp döküm yoluyla ithal yüksek kaliTelevizyoni neopren kauçuktan yapılmıştır. Neopren kauçuk% 95’ten fazla saf doğal kauçuk içerir. Kauçuk kalınlığı 6 milimetreye ulaşır, daha iyi basınç direnci ve aşınma direnci sağlar. Hava basıncı, su basıncından daha büyük olan ve daha güvenli ve daha güvenilir hale getiren hassas yüksek basınçlı bir pompa ile üretilir.
5. Kullanımda Güvenlik: Pnömatik bağlantı çubuğu mekanik olarak kilitlenir. Kalıp testi sırasında elektrik kesintisi olması durumunda, geçerli konumda otomatik olarak duracak ve güvenli ve güvenilir bir koruma işlevi sağlayarak düşmeyecektir.
6. Ayrı gaz ve su temini için bireysel kapalı kauçuk manşonlar kullanılarak, 6 katta 36 test bloğu yapılabilir, bu da verimliliği artırır, maliyetleri azaltır ve alan tasarrufu sağlar.
7. Dayanıklı, pürüzsüz ve hareket için uygun olan GD120F tipi Fuma evrensel endüstriyel yük tekerlekleri benimsenmiştir.
III. Ürün teknik parametreleri
1. Kontrol ve Çalışma Modu: Tüm işlem tamamen otomatik testtir, sızdırmazlık malzemeleri uygulamanıza gerek yoktur. Otomatik sızdırmazlık, otomatik basınç, otomatik sabit basınç, otomatik sızıntı algılama, otomatik izleme ve raporlar için zamanın kaydedilmesi vb.
2. İşletim Modu: Çince dokunmatik ekranla çalıştırılan Windows 7 işletim sistemine sahip endüstriyel bilgisayar (yerleşik ölçüm ve kontrol yazılımı ile)
3. Bir kerede test edilebilen örneklerin sayısı: 36
4. Test kalıbının geometrik boyutları (ana kalıp olarak da bilinir): üst açıklık çapı φ175mm, alt açıklık çapı φ185mm, yükseklik 150mm.
5. Ölçüm Aralığı: 0 – 2 MPa
6. Test Makinesi’nin göreceli hatası: ±% 1
7. Test Makinesi Göstergesinin Göreceli Hatası:% 1
8. Sıfıra dönüş göreceli hata:% 0.5
9.Minimum Ekran Su basıncının doğruluğu: 0.001 MPa
10. Ekipman voltajı stabilizasyon başlangıç farkı (permeasyon yüksekliği yöntemi): ± 0.025 MPa
11. Ekipman voltajı stabilizasyon başlatma farkı (adım adım basınçlandırma yöntemi): ± 0.005 MPa
12. En üst düzey örnek yerleştirmenin yüksekliği: 1.65 metre
13. Alt Katman Numune Yerleştirme Yüksekliği: 0.30 metre
14. Boyutlar: 2641 * 811 * 2258 mm
15. Alan: Yaklaşık 2.14 metrekare
16. Net ağırlık: 1,9 ton
17. Kurulum Koşulları: Düzenli bir kapı, fiş ve pul bağlantısı, hanehalkı güç kaynağı üzerinden sığabilir.
IV. İşletme Talimatları:
Çalışmanız gereken katmanı seçin, o katmanın harfini tıklayın, parolayı [1] girin, [Onay] ‘ı tıklayın ve ardından İşlem sayfasını gireceksiniz.
2. [Güvenlik Kilidi] ‘nin kilidini açın, [RISE]’ yi tıklayın ve durduktan sonra test parçasını içine yerleştirin.
3. Vakumlama işlemini gerçekleştirmek için [egzoz] ‘u tıklayın, ardından [vakum]’ a tıklayın. 3 ila 4 saniye sonra [egzoz] kapatın ve ardından [vakumu] kapatın.
4.
5. “Başlat” ı tıklayın, cihaz çalışmaya başlar ve test başlar.
6. Ana sayfaya dönmek için [Geri] ‘yi tıklayın.
7. Üç örnek üzerinde çalıştırılan katmanda sızdırıldığında, örneklerin renginin kırmızı olduğunu, testin tamamlandığını ve bu katman testinin otomatik olarak duracağını gösterir.
8. Testin tamamlanmış tabanını seçin ve şifreyi girerek girin.
9. Tekrarla [Adım 3]
10. [Güvenlik Kilidi] ‘nin kilidini açın, ardından [RISE]’ yi tıklayın. Durduktan sonra test parçasını çıkarın. Çevre Sızdırmazlık Beton Uyumsuzluk Test Cihazı
