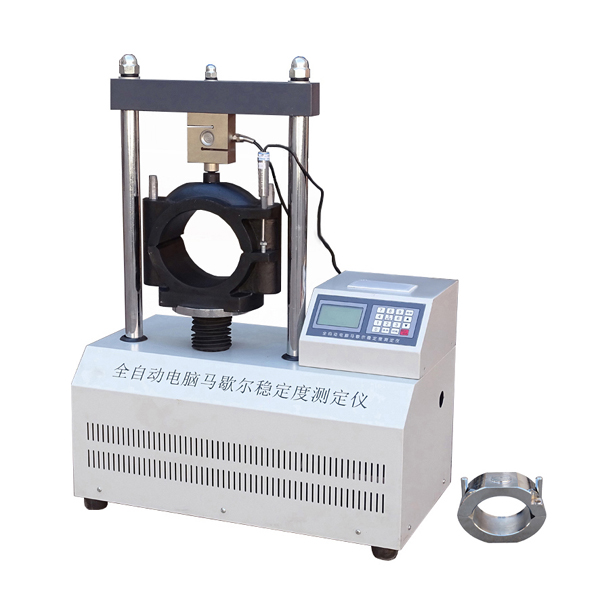

Bilgisayar Laboratuvarı MarshTüm Stabilite Test Cihazı
Bu araç, Çin Halk Cumhuriyeti’nin, özellikle T0709-2011 “Asfalt karışımı için MarshTüm stabilite testi” nin endüstri standardı JTG E20-2011 “Karayolu Mühendisliğinde Asfalt ve Asfalt Karışımı Test Prosedürleri” nde öngörülen gereksinimlere uygun olarak tasarlanmış ve üretilmiştir. Asfalt karışımının MarshTüm stabilite testi için uygundur ve asfalt karışımının karışım oranı tasarımı veya asfalt kaplama yapısının kalite denetimi için kullanılan asfalt karışımının arıza noktasını doğru bir şekilde belirleyebilir.
I. Ana teknik özellikler
1. Bu cihaz, parametre ayarı, ölçüm kalibrasyonu, otomatik test kontrolü, otomatik veri toplama ve gerçek zamanlı saat gibi işlevlerle donatılmıştır. Kontrol cihazı aynı anda numunenin stabilitesi ve akış değeri hakkındaki test verilerini toplar ve tepe değerini otomatik olarak belirler.
2. Enstrüman, dengesiz bir ekran efekti sağlayarak, deng ve akış değerlerinin, test sonuçlarının ve test süresinin test verilerini ve eğrisini doğrudan gösteren geniş ekranlı bir grafik LCD ekrana sahiptir.
3. Enstrüman, her zaman alınabilen ve görüntülenebilen 100’e kadar test verisi ve test süresini depolayabilir. Testin tamamı otomatik olarak tamamlanır ve otomatik olarak başlangıç konumuna dönebilir.
4. Cihaz ayrıca, kullanıcı işlemini kolaylaştırmak, azalan ve durdurma için manuel kontrol işlevlerine sahiptir.
Not: 1. Ф100mm numune yükleme fikstürü, bu cihazın standart konfigürasyonudur.
2. Örnek Yükleme Armatürleri: 1 ф100mm ve ф150mm’nin her birini ayarlayın.
İi. Ana teknik parametreler ve göstergeler
1. Maksimum yük: 50kn.
2. Ölçüm aralığı: ≤40kn.
3. Ölçüm hatası: ≤ ± 0.1kn.
4. Aşırı yük koruma fonksiyonu: Yük değeri 49kn’yi aştığında otomatik koruma.
5. Dikey deformasyon (akış değeri): 0 ~ 20 mm ölçüm. Ölçme hatası ≤ ± 0.05mm.
6. Artan hız: (50 ± 5) mm/dk.
7. İletişim Arayüzü: RS232 Bilgisayarla İletişim İçin Seri İletişim Portu.
8. Çalışma voltajı: AC220V ±%10, 50Hz.
9. Ortam sıcaklığı: 0 ℃ ~ 60 ℃.
10. Boyutlar: 600mm × 380mm × 840mm (uzunluk × genişlik × yükseklik).
11. Motor Gücü: 550W.
12. Ağırlık (net ağırlık): 98kg. Bilgisayar MarshTüm stabilite test cihazı
MarshTüm Laboratuvar İstikrar Test Cihazı: Kapsamlı Bir Genel Bakış
MarshTüm stabilite test cihazı, özellikle asfalt karışımlarının analizi ve tasarımı için inşaat mühendisliği alanında önemli bir laboratuvar ekipmanıdır. Bu test ekipmanı, asfalt numunelerinin stabilitesini ve akış özelliklerini değerlendirmek için tasarlanmıştır, bu da kaldırım kalitesi ve performansı için anahtar veriler sağlar.
MarshTüm stabilite test cihazının temel prensibi 1930’larda geliştirilen MarshTüm yöntemine dayanmaktadır. Bu yöntem, bir numunenin arızadan önce dayanabileceği maksimum yükü ölçerek asfalt karışımlarının yük taşıma kapasitesini ve bu yük altında meydana gelen deformasyonu ölçerek değerlendirir. MarshTüm stabilite test cihazının test sonuçları, optimal asfalt bağlayıcı içeriğini belirlemek ve karışımın dayanıklılık ve performans gereksinimlerini karşılamasını sağlamak için çok önemlidir.
Bir laboratuvar ortamında, MarshTüm stabilite test cihazı tipik olarak asfalt numunesinin ısıtılması için bir fırın ve şekillendirilmesi için bir kalıp gibi diğer ekipmanlarla birlikte kullanılır. Test işlemi, silindirik bir asfalt örneğinin hazırlanmasını ve daha sonra kontrollü bir yükleme işlemine tabi tutulmayı içerir. Test cihazı, trafik yükleri altında karışımın stabilitesi ve deformasyona karşı direnci hakkında fikir vererek pik yük ve akış değerlerini ölçer.
MarshTüm stabilite test cihazının laboratuvar uygulamalarında önemi abartılamaz. Mühendislerin sadece daha iyi asfalt karışımları tasarlamasına yardımcı olmakla kalmaz, aynı zamanda asfalt kaldırım üretim süreci sırasında kalite kontrolünde hayati bir rol oynar. Yol yapımında kullanılan malzemelerin katı performans standartlarını karşılamasını sağlayarak, MarshTüm stabilite test cihazı yolların ömrünü ve güvenliğini artırmaya yardımcı olur.
Özetle, laboratuvar uygulamaları için MarshTüm stabilite test cihazı asfalt testi alanında temel bir araçtır. Asfalt karışımlarının stabilitesi ve akış özellikleri hakkında güvenilir veriler sağlar ve yol altyapısını iyileştirmek için çalışan mühendisler ve araştırmacılar için önemli bir araçtır.
