Laboratuvar için toprak taşıma oranı test cihazı CBR

Laboratuvar için toprak taşıma oranı test cihazı CBR

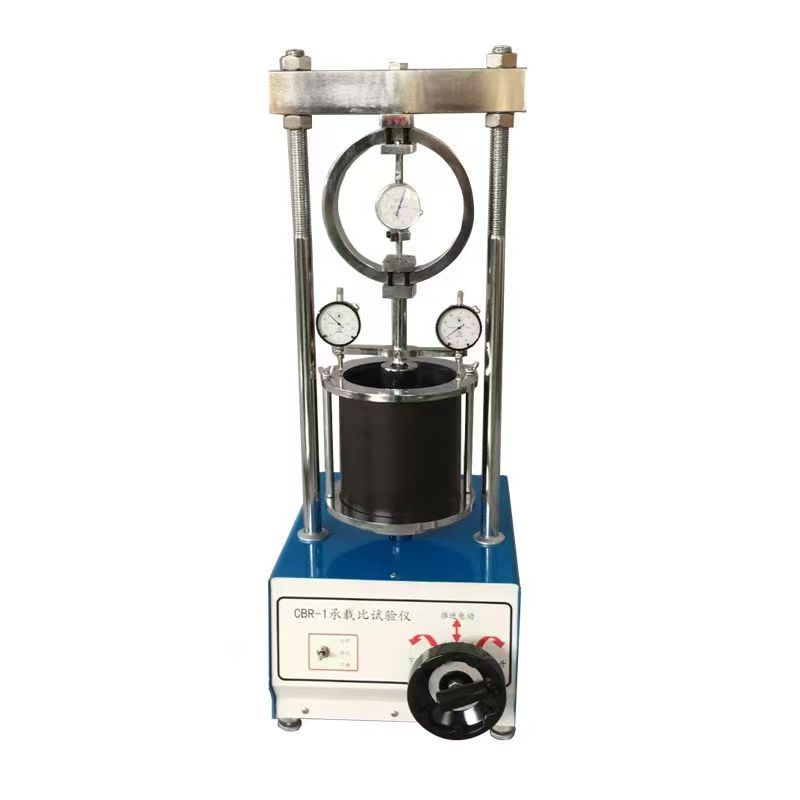

Model CBR-I Rulman Oran Test Cihazı:

Hız: 1mm/dk, maksimum basınç 3 T.

Penetrasyon çubuğu: Uç yüz çapı φ50mm.

Kadran göstergesi: 0-10mm 2 adet.

Multiwell Plaka: İki parça.

Yükleme plakası: 4 adet (dış çap φ150mm, iç çap φ52mm, her biri 1.25kg).

Test tüpü: iç çap φ152mm, yükseklik 170mm; PAD φ151mm, aynı ağır hizmet tipi kompaktör test tüpüne sahip yükseklik 50 mm.

Kuvvet ölçüm halkası: 1 set. Güç kaynağı voltajı: 380V.

Net ağırlık: 73kg brüt ağırlık 86kg

Boyutlar: 57x43x100cm

Karayolu alt tabanlarının ve alt tabanlarının CBR değerinin laboratuvar değerlendirmesi ve maksimum parçacık boyutlarının 19 mm’den (3/4 ”) daha az olan mukavemetinin belirlenmesi için tasarlanmıştır.

UTS-0852, uygulanan yük ve piston penetrasyonunu önceden belirlenmiş aralıklarla ölçmek için penetrasyon pistonunu toprak numunesine sabit bir oranda yüklemek için tasarlanmıştır.

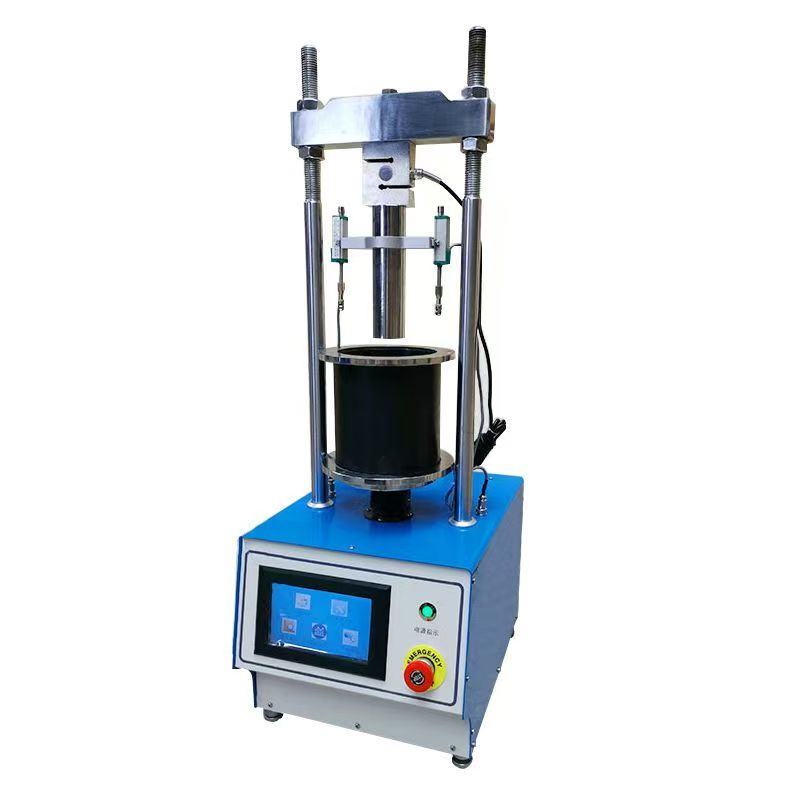

Makine, uygun bir banka monte edilecek şekilde tasarlanmıştır ve ayarlanabilir üst çapraz kirişli sağlam ve kompakt bir iki sütun çerçevesinden oluşur. Çerçeve 50 kN kapasiteye sahiptir. Test hızı 1.27 mm/dak. ASTM/EN/AASHTO/BS/NF testleri için. Yükleme ve boşaltma, yukarı/aşağı düğmelerle ön panelden aşağıdır. Boşaltma hızı, kolay yeniden test için 5 mm/dak.

CBR test makinesi;

• Yük halkası, 50 kN

• Tutucu ile 25 x 0.01 mm (UTGM-0148) dijital kadran göstergesi (UTS-0853)

• Penetrasyon Pistonu (UTS-0870)
